開發背景
西安捷通智創儀器設備有限公司一直致力于研制高性能管線探測檢測儀器及其輔助裝備，打造深受客戶喜愛的先進的儀器是我們一直追求的目標，要實現這些必須有強大的研發團隊和對客戶需求的多方把握。西安捷通智創儀器設備有限公司利用其多年在檢漏探測檢測儀器研制方面的積累和管道漏水檢測行業多年的從業經驗，研發團隊歷經多年的努力，成功研制出精致耐用的燃氣泄漏巡檢儀，多項技術和創新的設計助其成為行業新銳。
概述
PLM30是一種基于可調諧半導體激光吸收光譜技術（TDLAS） 的高精度氣體檢測設備，專用于實時、非接觸式探測甲烷（CH?）氣體泄漏。該儀器通過發射特定波長的激光束，利用甲烷分子對近紅外光譜的特征吸收特性，精準分析氣體濃度，實現快速、實時的泄漏檢測。檢測精度可達PPM級（百萬分之一），響應時間短至毫秒級，顯著優于傳統檢測技術。
儀器采用模塊化設計，具備高靈敏度、強抗干擾能力和長壽命等優勢，可適應復雜工業環境，如天然氣管道、城市燃氣管網、化工廠、儲氣站及煤礦等場景。其非接觸式檢測模式無需采樣，避免了傳感器中毒風險，內置智能算法可區分甲烷與其他氣體干擾，降低誤報率，助力用戶快速定位泄漏點，及時啟動應急響應。

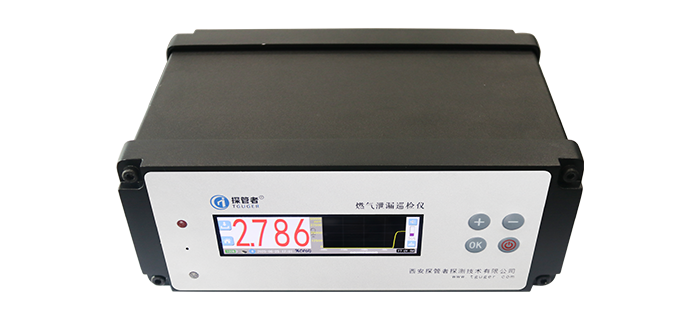

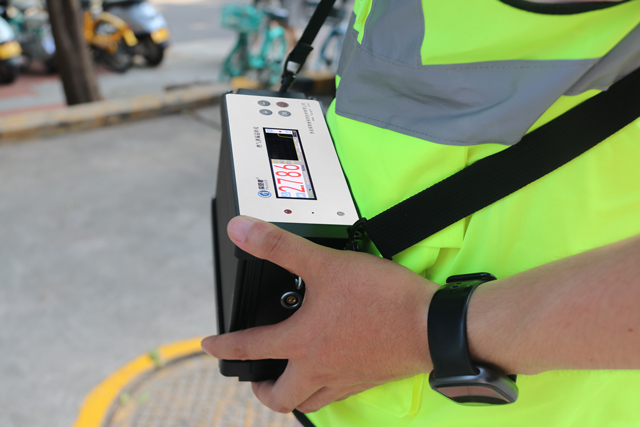

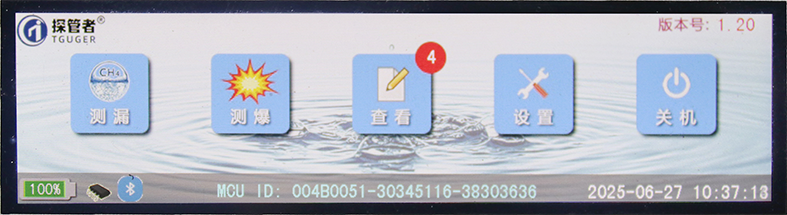

儀器采用全觸屏的高亮寬溫3.7寸LCD顯示屏，顯示屏大數字實時顯示當前甲烷含量并通過方柱高低來顯示當前甲烷含量大小，連續顯示200秒內甲烷濃度數值變化曲線，實時顯示一個時間段內檢測到的甲烷含量最小值，也可以通過方柱圖記錄保持查看每處甲烷含量數值。儀器可自由調節氣泵的轉速從而調節吸氣的速度，檢測模式分為測漏模式與測爆模式。它擁有高靈敏度、快速響應、便攜設計、用戶友好、數據記錄等多項特點，并被應用于各種燃氣、石油管道場景，監測甲烷泄漏、分析漏點、預防爆炸風險。作為智慧安防與環保監測的核心工具，激光甲烷泄漏檢測儀在保障能源設施安全運行、減少溫室氣體排放及預防爆炸事故方面具有重要價值，是工業安全與綠色發展的關鍵技術裝備。
激光甲烷檢測原理
1.功能描述
激光甲烷檢測的核心原理基于可調諧半導體激光吸收光譜技術（TDLAS），通 過甲烷分子對特定波長激光的選擇性吸收特性實現濃度檢測。儀器使用半導體激光器發射一束窄線寬的近紅外激光（通常針對甲烷分子在1653nm附近的特征吸收峰）。通過調節激光器的電流或溫度，使激光波長在甲烷吸收峰附近微小范圍內周期性掃描，確保激光波長精確匹配甲烷的吸收譜線。當激光束穿過待測區域時，若環境中存在甲烷氣體，其分子會選擇性吸收特定波長的光子能量，導致激光光強衰減。吸收程度與甲烷濃度、光程長度呈正相關，遵循比爾-朗伯定律（Beer-Lambert Law）。
2. 測量原理
“甲烷分子會吸收特定波長的光”?！?分子吸收光譜
“透明介質（甲烷氣團）對光的吸收量，與氣團的厚度和氣團的濃度成比例”?！?比爾朗伯定律
根據上面的物理原理，可以使用一束特定波長的光束去穿透泄漏的甲烷氣團，根據光束變?nèi)醯某潭?，就可以測量被穿過氣團甲烷的濃度，而且只對甲烷有響應（唯一選擇性）。使用多次反射的檢測池，讓激光反復通過被測氣體可以成倍提高檢測靈敏度。
功能特點
◇ 可調諧半導體激光吸收光譜技術（TDLAS），對甲烷外的其他氣體完全無效，檢測中不受干擾氣體的影響。
◇ 精確測量甲烷泄漏值，準確可靠的測量結果，可用于埋地管道精確查找漏點。
◇ 甲烷泄漏快速響應，超快速的反應時間。
◇ 儀器測漏模式和測爆模式，可根據不同的場景靈活選擇檢測模式。
◇ 儀器屏幕亮度和報警數值可調，根據工作環境和現場情況可自由設置亮度和報警數值。
◇ 儀器屏幕左側實時顯示當前檢測到的甲烷數值，屏幕右側實時顯示當前200秒內整個甲烷檢測數值曲線，更直觀實時的對比，更快捷的發現泄漏點。
◇ 高亮觸摸彩色顯示屏和實體按鍵相結合，既能通過觸屏快速操作還能使用按鍵操作。
◇ 每個點位的甲烷泄漏檢測數值可通過直觀柱狀圖顯示存儲查看，可配合埋地管道打孔精確查找漏點，每個點甲烷泄漏檢測都可記錄數值，并且保存數據，可通過歷史數據不對更方便直觀找到漏氣點。
◇ 防水防塵保護，儀器進氣口和儀器內部氣路和外部探頭氣路上都配有水氣雜質過濾器，適應惡劣條件下工作，也能防止儀器進水進雜質損壞儀器。
◇ 可調節系氣泵轉速，可單獨設置吸氣泵打開關閉。
◇ 電池運行時間超長（12小時）。
◇ 直觀的導航菜單，可定制的參數設定， 可自由設定報警值。
◇ 重量輕，體積小，儀器人機工程學設計，增加操作人員舒適性。

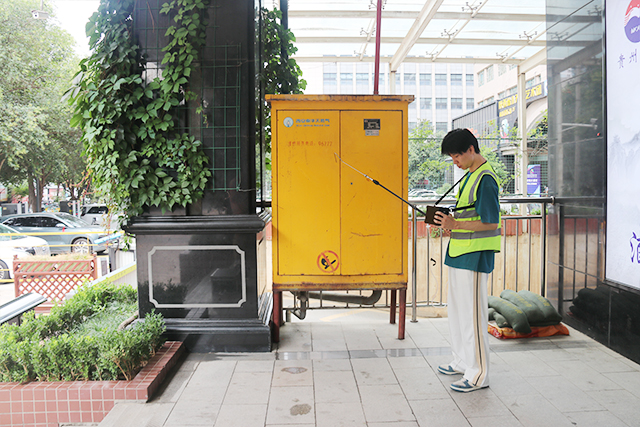

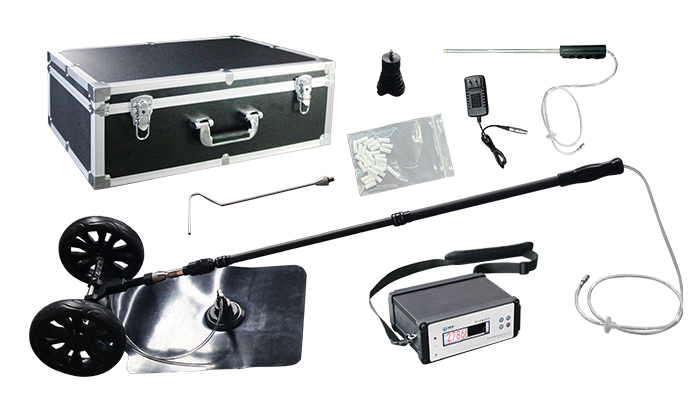

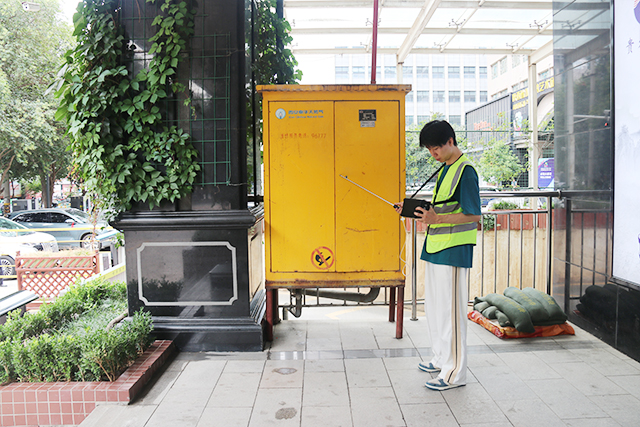

◇ 儀器探頭配置極其豐富，配備鐘型探頭、小推車探頭、三角鵝頸探頭、伸縮針型探頭，這四種探頭適合埋地管道、架空管道、室內巡檢等各種場景下的高效燃氣泄漏檢測。鐘型探頭、小推車探頭、三角鵝頸探頭通過自鎖快速氣動插頭與自鎖式伸縮桿快速插拔，自鎖伸縮桿長度范圍0.55米-1.25米，檢測人員可根據自己身高和使用習慣 自由設置探頭長度。伸縮針型探頭也可以自由調節伸縮長度。

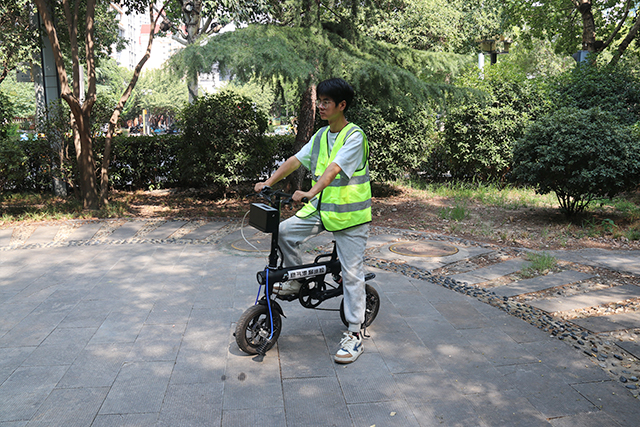

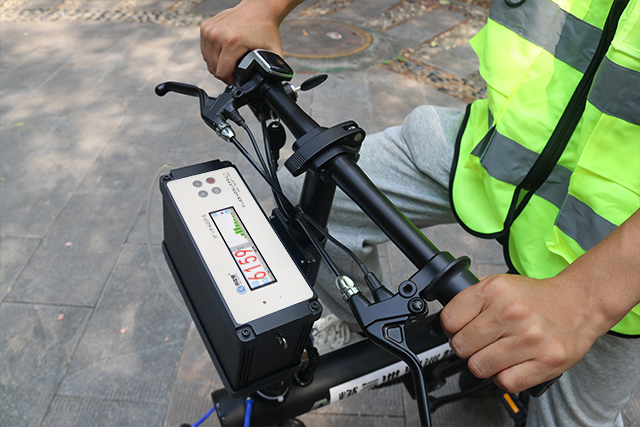

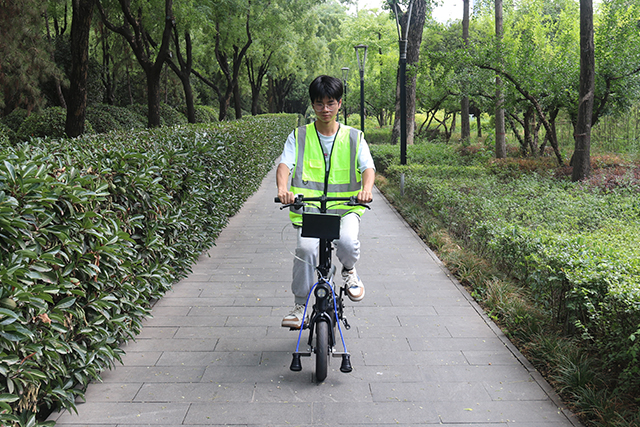

◇ 電動車式巡檢測漏，既節省時間又高效方便，大大縮短了通勤成本，提高了檢測效率。
技術參數
氣體類型：甲烷（CH?）。
檢測原理：激光吸收光譜（TDLAS）。
檢測方式：泵吸式。
安裝方式：便攜式。
測量范圍：0~100%VOL。
靈敏度：1PPM。
誤差/濃度范圍：±4PPM/0-100PPM，±3%真值/100-50000PPM，±5%真值/5%VOL-50%VOL，±10%真值/50%VOL-100%VOL。
響應時間：0.15s。
報警輸出：聲光報警。
外殼材質：全鑄鋁外殼。
工作環境：溫度-20℃~+50℃，濕度10~95%RH（無凝露）。
大氣壓力：86~106kPa。
工作時間：12h。
充電時間：5h。
預熱時間：1分鐘。
電池：5800mAH 電壓12V。
主機凈重：1.5kg。
主機尺寸：200x80x120mm。
產品彩頁請點擊鏈接進行下載：激光甲烷泄漏檢測儀PLM30彩頁。
產品操作說明書請點擊鏈接進行下載：激光甲烷泄漏檢測儀PLM30--操作使用說明書。
